Более полувека ИГиЛ СО РАН разрабатывает и производит портативные импульсные рентгеновские аппараты серий ПИР-200М и ПИР-600М для съёмки при динамических испытаниях.

Принцип действия динамической радиографии: мощная однократная рентгеновская вспышка длительностью порядка десятков наносекунд, достаточная для получения снимка на дистанциях до нескольких метров.

Аппараты предназначены для моноимпульсной наносекундной рентгеновской съемки в динамике однократных быстропротекающих (в том числе взрывных) процессов и быстродвижущихся объектов в условиях лаборатории, полигона и промышленной площадки без каких-либо требований к коммуникациям (электричество, вода, сжатый воздух и т.д.).

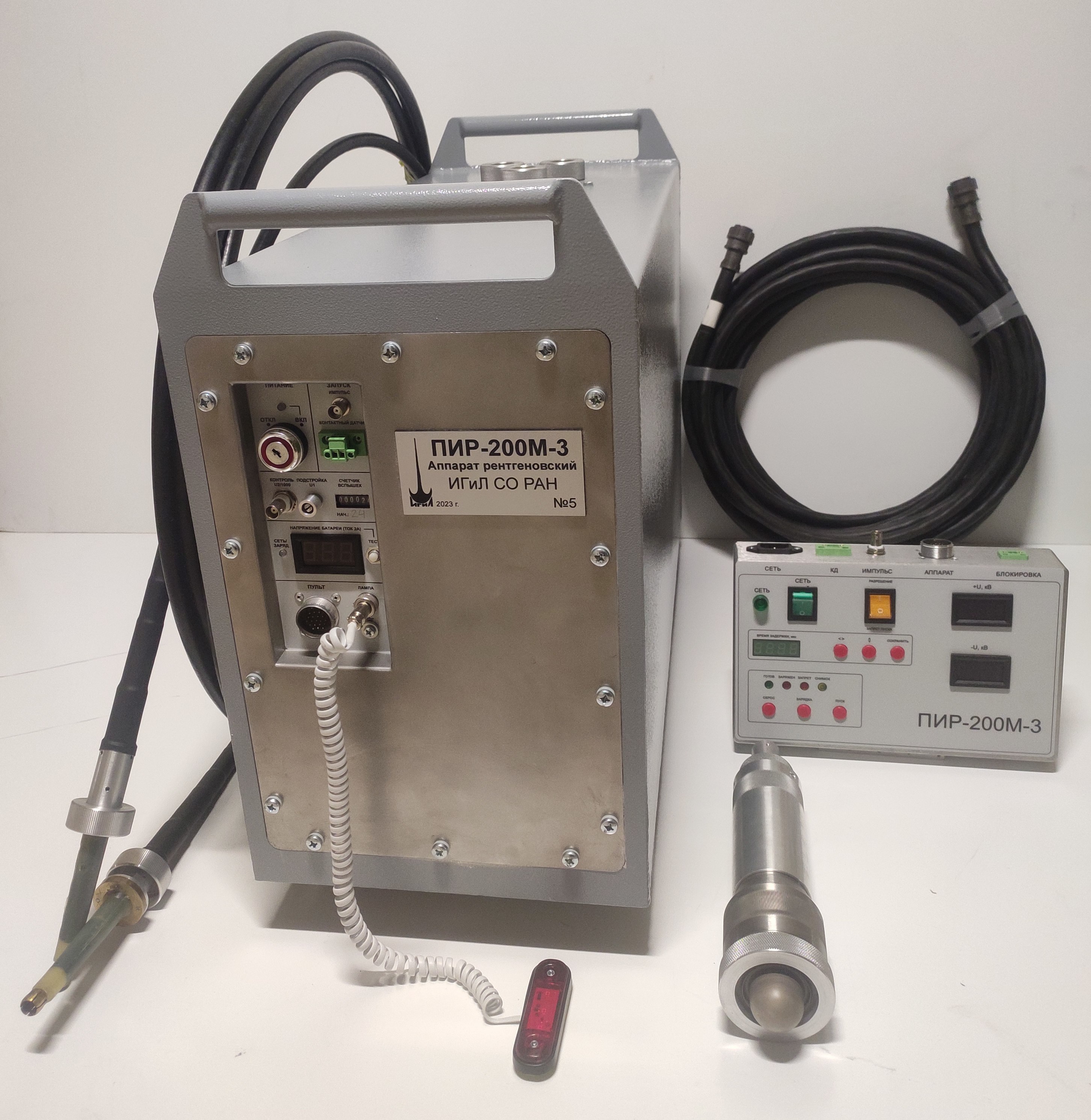

Конструкция аппарата серии ПИР-200М предусматривает параллельное подключение от одной до трех выносных рентгеновских трубок. Это позволяет проводить ортогональную и стереосъемку, малоракурсную томографию, а также синхронную съемку протяженных, либо разнесенных в пространстве объектов.

Объекты съемки могут двигаться со скоростями до 10 км/с, при этом динамическое размытие снимков не превысит разрешающей способности детекторов. Выносные рентгеновские трубки аппаратов серии ПИР-200М позволяют размещать сам аппарат в зоне, защищенной от ударных волн и осколков.

Аппараты защищены от влаги и заключены в сплошной экранированный корпус, что снижает уровень внешних помех. Пульт управления соединяется с аппаратом кабелем длиной от 2 до 50 метров по заказу. В излучающих головках применяются рентгеновские трубки ИМА5-320Д; также возможно использование импульсных рентгеновских трубок типа ИРТП2-240, ИРТП3-Д.

В аппарате ПИР-600 излучатель расположен непосредственно в высоковольтном блоке. В аппарате ПИР-200М излучающие головки, в количестве от 1 до 3 шт вынесены на высоковольтных кабелях с длинами от 1 до 100 метров.

Технические характеристики аппаратов ПИР-200М-3, ПИР-600М-1

Регистрируемые процессы – от десятков наносекунд до статики.

Длительность вспышки ~10 ÷ 40 нс.

Напряжения на трубках 150 кВ, 200 кВ, 250 кВ, 600 кВ, 700 кВ

Ток на трубке 4 кА ÷ 10 кА.

Доза за одну вспышку – от 1,5 до 8 мР на расстоянии 1 м

Импульсная мощность 400 МВт ÷ 1 ГВт

Аппараты переносные, автономные, с блоком микросекундных задержек

Аппараты используются в: АО «НПО «Базальт», АО «НИМИ им. В.В. Бахирева», АО «Госниимаш», РФЯЦ ВНИИТФ, ФГУП СКТБ Технолог, АО «ЦНИИмаш»
